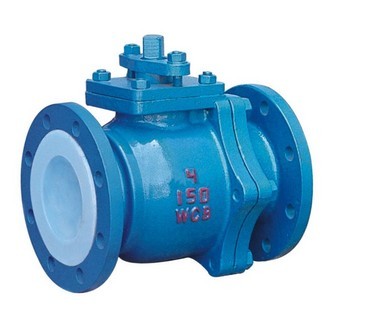

Q41F46襯氟球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙稀(F46)，故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果最明顯。
Q41F46 襯氟球閥產品特點
1、采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質
2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護
3、啟閉件球件與閥桿鑄(鍛)為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性
4、結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏
5、兩片式、三片式結構可適應各種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線快速更換、維修
Q41F46 襯氟球閥執行標準
設計標準：GB12237
結構長度：GB12221
法蘭標準：JB/T79-94 GB9113.1-26
檢驗試驗：JB/T9092-99
Q41F46 襯氟球閥性能參數
型號 Q41F46-10 Q41F46-16 Q41F46-10C Q41F46-16C
工作壓力(MPa) 1.0 1.6 1.0 1.6
適用溫度(℃) -10～150 -20～150
適用介質 腐蝕性介質
材料 閥體 鑄鐵內襯聚四氟乙烯 鑄鋼內襯聚四氟乙烯
球體 鑄鋼外包聚四氟乙烯
密封圈 增強聚四氟乙烯 聚四氟乙烯
填料 聚四氟乙烯
產品引用標準： 遵循GB/T12237，APl 608, API 6D標準
襯氟球閥產品結構特點：
1、采用特殊的模壓工藝，使密封面致密良好，加之V型PTFE填料組合使閥門達到零泄漏。
2、球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性。
3、采用全塑料襯里工藝，耐介質的強腐蝕。
襯氟球閥主要零件的材料說明：
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹耐酸鑄鋼
|
超低碳不銹耐酸鑄鋼
|
||
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
||
|
1
|
閥體/閥蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
球體/閥桿
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
|
3
|
襯里/閥座
|
PCTEF(F3)、FEP(F46)、PFA(可溶性F4)、PP、PO
|
|||||
|
4
|
填料壓蓋
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
|
5
|
填料
|
PTFE(F4)
|
PTFE(F4)
|
PTFE(F4)
|
|||
|
6
|
支架
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|||
|
7
|
螺栓
|
35
|
1Cr17Ni2
|
1Cr18Ni2
|
|||
|
8
|
緊固螺母
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
|||
|
9
|
操作手柄
|
WCB
|
WCB
|
WCB
|
|||
襯氟球閥主要外形尺寸：
|
公稱通徑
|
標準值
|
參考值
|
||||||||||
|
DN (mm) |
NPS (inch) |
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
W
|
D0
|
H
|
WT(Kg)
|
|
PN 1.0MPa
|
||||||||||||
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
120
|
|
80
|
2.5
|
|
20
|
3/4
|
140
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
140
|
|
90
|
3
|
|
25
|
1
|
150
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
160
|
|
100
|
4.5
|
|
32
|
11/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
160
|
|
110
|
5.7
|
|
40
|
11/2
|
180
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
200
|
|
120
|
7
|
|
50
|
2
|
200
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
250
|
|
135
|
9.5
|
|
65
|
21/2
|
220
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
300
|
|
145
|
15
|
|
80
|
3
|
250
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
350
|
|
185
|
19
|
|
100
|
4
|
280
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
400
|
|
195
|
33
|
|
125
|
5
|
320
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
500
|
|
210
|
58
|
|
150
|
6
|
360
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
|
200
|
450
|
93
|
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
|
240
|
490
|
155
|
|
250
|
10
|
533
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
|
240
|
550
|
210
|
|
PN 1.6MPa
|
||||||||||||
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
120
|
|
80
|
2.5
|
|
20
|
3/4
|
130
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
140
|
|
90
|
3
|
|
25
|
1
|
140
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
160
|
|
100
|
4.5
|
|
32
|
11/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
160
|
|
110
|
5.7
|
|
40
|
11/2
|
165
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
200
|
|
120
|
7
|
|
50
|
2
|
203
|
160
|
125
|
10
|
3
|
20
|
4-φ18
|
250
|
|
135
|
9.5
|
|
65
|
21/2
|
222
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
300
|
|
145
|
15
|
|
80
|
3
|
24
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
350
|
|
185
|
19
|
|
100
|
4
|
305
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
400
|
|
195
|
33
|
|
125
|
5
|
356
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
500
|
|
210
|
58
|
|
150
|
6
|
394
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
|
200
|
450
|
93
|
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
|
240
|
490
|
155
|
訂貨須知：
一、①q41f4616c襯氟球閥產品名稱與型號②q41f4616c襯氟球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定q41f4616c襯氟球閥型號，請按q41f4616c襯氟球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
