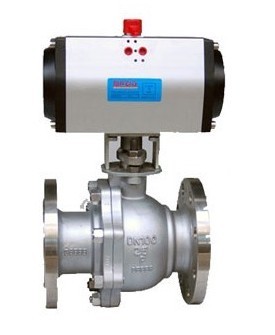

q641f氣動球閥主要用于截斷或接通管路中的介質，可用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。
1，流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2，止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3，閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
4，閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
5，由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
6，下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
q641f氣動球閥技術規范
|
設計依據 |
GB標準 |
|
|
設計標準 |
GB/12237 |
|
|
結構長度 |
法蘭 連接 |
GB/12221 |
|
連接法蘭尺寸 |
GB/9113、JB/T79 |
|
|
試驗和檢驗 |
JB/T9002 |
|
q641f氣動球閥主要零件材質表
|
序號 |
零件名稱 |
材質 |
||
|
C |
D |
R |
||
|
1 |
右閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12M02Ti |
|
2 |
螺母 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
3 |
墊片 |
PTFE |
PTFE |
PTFE |
|
4 |
螺柱 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
5 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
6 |
閥座 |
PTFE |
PTFE |
PTFE |
|
7 |
球體 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
8 |
閥桿 |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
9 |
墊片 |
PTFE |
PTFE |
PTFE |
|
1 |
填料 |
PTFE |
PTFE |
PTFE |
|
11 |
襯套 |
PTFE |
PTFE |
PTFE |
|
12 |
壓蓋 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
13 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
14 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
15 |
連接支架 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
16 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
17 |
連接套 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
18 |
氣動裝置 |
|
|
|
|
19 |
位置指示器 |
塑料 |
塑料 |
塑料 |
※注：系列球閥主要零部件及密封圈的材質可根據實際工況條件或用戶特殊要求設計選用。
q641f氣動球閥主要外形及連接法蘭尺寸
|
公稱通徑 |
外形尺寸 |
連接法蘭尺寸 |
執行器型號 |
||||||||
|
L |
L1 |
12 |
H |
D |
D1 |
D2 |
C |
f |
n-φd |
||
|
15 |
130 |
140/178 |
62/75 |
185/191 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
GTD52/GTE65 |
|
20 |
130 |
140/178 |
62/75 |
191/197 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
GTD52/GTE65 |
|
25 |
140 |
140/214 |
62/91 |
193/227 |
115 |
85 |
65 |
16 |
2 |
4-φ14 |
GTD52/GTE80 |
|
32 |
165 |
164/214 |
75/91 |
212/240 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
GTD65/GTE80 |
|
40 |
165 |
164/246 |
75/101 |
217/255 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
GTD65/GTE90 |
|
50 |
203 |
190/295 |
91/112 |
260/286 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
GTD80/GTE1OO |
|
65 |
222 |
210/295 |
101/112 |
293/309 |
185 |
145 |
118 |
20 |
3 |
4-φ18 |
GTD90/GTE1OO |
|
80 |
241 |
247/395 |
112/139 |
323/349 |
200 |
160 |
132 |
20 |
3 |
8-φ18 |
GTD1OO/GTE125 |
|
100 |
305 |
276/478 |
127/176 |
382/438 |
220 |
180 |
156 |
22 |
3 |
8-φ18 |
GTD115/GTE160 |
|
125 |
356 |
348/562 |
159/206 |
468/534 |
250 |
210 |
184 |
22 |
3 |
8-φ18 |
GTD140/GTE190 |
|
150 |
394 |
378/724 |
176/228 |
510/582 |
285 |
240 |
211 |
24 |
3 |
8-φ22 |
GTD160/GTE210 |
|
200 |
457 |
524/928 |
228/275 |
655/702 |
340 |
295 |
266 |
24 |
3 |
12-φ22 |
GTD21O/GTE255 |
※注：系列球閥結構長度及連接法蘭尺寸可根據 JB/T79標準或用戶要求設計制造。
※注：數據 ×××，×××分別是氣動執行器雙作用式/單作用式（彈簧復位）。
※注：根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同。相關尺寸隨之變化。
q641f氣動球閥主要外形及連接法蘭尺寸 YQ641（F、N、P）-25（2.5Mpa）
|
公稱通徑DN |
外形尺寸 |
連接法蘭寸 |
執行器型號 |
||||||||
|
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
C |
f |
n-φd |
||
|
15 |
140 |
1401/178 |
62/75 |
1851/191 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
GTD52/GTE65 |
|
20 |
152 |
1401/178 |
62/75 |
1911/197 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
GTD52/GTE65 |
|
25 |
165 |
164/214 |
75/91 |
199/227 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
GTD65/GTE80 |
|
32 |
178 |
164/246 |
751/101 |
212/250 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
GTD65/GTE90 |
|
40 |
190 |
190/246 |
911/101 |
245/255 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
GTD80/GTE90 |
|
50 |
216 |
210/295 |
1011/112 |
270/286 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
GTD90/GTE100 |
|
65 |
241 |
247/340 |
1121/112 |
309/330 |
185 |
145 |
118 |
22 |
3 |
8-φ18 |
GTD100/GTE115 |
|
80 |
283 |
276/395 |
127/139 |
344/349 |
200 |
160 |
132 |
24 |
3 |
8-φ18 |
GTD115/GTE125 |
|
100 |
305 |
348/478 |
1591/176 |
421/438 |
235 |
190 |
156 |
24 |
3 |
8-φ22 |
GTD145/GTE160 |
|
125 |
381 |
378/562 |
176/206 |
485/534 |
270 |
220 |
184 |
26 |
3 |
8-φ26 |
GTD160/GTE190 |
|
150 |
403 |
432/724 |
206/228 |
559/582 |
300 |
250 |
211 |
28 |
3 |
8-φ26 |
GTD190/GTE210 |
|
200 |
502 |
524/928 |
228/275 |
655/702 |
360 |
310 |
274 |
30 |
3 |
12-φ26 |
GTD210/GTE255 |
訂貨須知：
一、①q641f氣動球閥產品名稱與型號②q641f氣動球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定q641f氣動球閥型號，請按Q641F氣動法蘭球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
